宿舍智慧安全配电与计量系统方案

1、方案综述

本方案采用电博士智慧电能管理系统与Mantunsci S3系列智慧式微型断路器,作为每间宿舍专用的用电安全保障与计量。可以直接安装到楼层配电间的低压配电柜的导轨上,也可以安装到宿舍内的的照明电箱内。

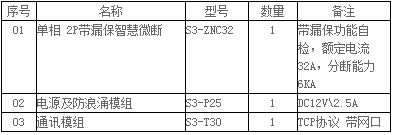

2、系统配置,产品选型

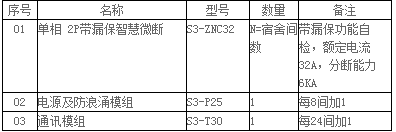

a,在楼层低压配电间内为每间宿舍配置一个 Mantunsci S3-ZNC32,220VAC,32A,2P带漏保智慧微断,(每个开关在电箱导轨上实际占3P位置)

配电间内每8间宿舍配置一个S3-P25电源模块(每个占2P位置,每超过8户加一个);

每配电间配置一个S3-T30通讯模块(占1P位置,超过24间宿舍需增加一个,并增加一条网线)。






安装要求:
1、设计时,留RJ45网线接头或插座,在通讯模块T30安装位附近,不方便布线的环境也可以选无线WIFI工作模式,需确保WIFI信号覆盖;

2、设计时,低压配电柜导轨建议留多1P空间以便于安装智慧微断与相关配件。

3、可以远程控制违规使用电器,过载保护,短路保护,漏电保护,并计量用电度数。
