1、配电方案综述
Ø 本方案采用电博士智慧电能管理系统与Mantunsci S3系列智慧式微型断路器,作为楼宇的楼层专用入户总路的安全开关与用电计量设备。
Ø 可以直接安装到楼层配电间的低压配电柜的导轨上。

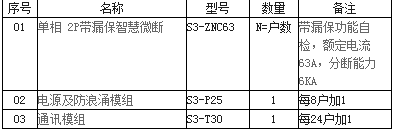

2、系统配置,产品选型
Ø 每户选择一个 Mantunsci S3-ZNC63,220VAC,63A,2P带漏保智慧微断,(每个开关在电箱导轨上实际占3P位置)
Ø 配电间内每8户配置一个S3-P25电源模块(每个占2P位置,每超过8户加一个);
Ø 每配电间配置一个S3-T30通讯模块(占1P位置,超过24户需增加一个,并增加一条网线)
安装要求:
1、设计时,留RJ45网线接头或插座在配电间的低压配电柜内,位于通讯模块S3-T30安装位附近,不方便布线的环境也可以选无线WIFI工作模式,需确保WIFI信号覆盖;
2、设计时,低压配电柜导轨建议留多1P空间以便于安装智慧微断与相关配件。
