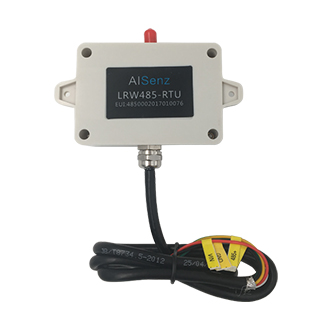

485数传模块(LRW485-RTU)

485数传模块, 有源

分类：智能硬件，数据采集，数据传输

标签： LoRa, LoRaWAN

产品特点

• 工作频段 470-510MHz

• 支持LoRaWAN协议栈

• 支持RS485接口

• 宽电压供电

• 小尺寸、易安装

• 多种配置方式

主要参数

• 电气特性 电压供电范围：7-30V DC；过流保护，过压保护；反接保护

• 电源功耗 LoRaWAN发射瞬间<0.5W,平常<0.25W

• 通信接口 隔离RS485

• 温度范围 工作温度：-40℃~85℃

• 湿度范围： 相对湿度<95%(无凝结)

• 防水等级 IP66

• 尺寸 84*59*33（不含固定耳朵）；110*59*33（含固定耳朵）；固定孔间距96.2mm，孔径3.2mm

• 数据传输使用LoRaWAN

配置方式

• 使用USB转485连接到LRW485-RTU上进行配置(注意：LRW485-RTU需要供电)。

• 使用microUSB口直接配置 (LRW485-RTU可由USB供电) 需要安装VCP_v1.4.0.。连接完成后设备会被认定为一个虚拟串口，可以直接使用串口调试工具配置参数，测试性能等。

串口参数

• 波特率 设定值：1200-38400，出厂设置：9600,建议修改为19200

• 数据位 设定值：7-9，出厂设置：8

• 校验位 设定值：NONE，ODD，EVEN，出厂设置：NONE

• 停止位 设定值：1、1.5、2，出厂设置：1

• 无线性能

• 频率：470MHz

• 带宽：62.5~500KHz

• 发射功率：最大17dBm

• 灵敏度: 低至-138dBm

• 天线接口 50欧姆/SMA-K(阴头)

• 天线类型 辣椒头。可以根据现场布局环境更换SMA天线

接线方式

• 信号：电源正，颜色：红，标号：VIN

• 信号：电源地，颜色：黑，标号：GND

• 信号：485正，颜色：黄，标号：RS485+ A

• 信号：485负，颜色：绿，标号：RS485- B

串口配置指令

• AT+UART=BAUD,9600 19200 115200

• AT+UART=STOPBIT,1 1.5 2

• AT+UART=PARITY, NONE ODD NONE
