内蒙古段高速公路近来陆续出现交通拥堵现象，不仅影响了客流和物流的正常运行，而且引起车主的较大反响和社会的普遍关注。全程监控系统通过在收费站、外场及交通量大、易发生交通事故和交通阻塞的道路沿线布设视频检测装置，利用全光网络平台实时、完整的进行道路信息的图像采集并上传至高速公路监控分中心及监控中心进行显示。

案例概述

内蒙古自治区呼集老高速公路全程监控系统案例是集图像及数据采集、接入、传输、视频事件检测、数据存储、显示控制、智能决策以及统计管理功能为一体的智能实时监控管理系统案例。

该系统案例采用我司ZKON全数字光纤多业务监控平台实现。

ZKON全数字光纤多业务监控平台作为全程监控系统的核心，集H.264音视频压缩、光纤通信、网络交换、数据接入、前端存储等先进技术于一体，通过光纤组网方式，实现全数字化图像及数据码流的传输，形成一体化视频监控及数据接入的平台。该平台具有大容量、高实时性、高可靠性及高扩展性等特点，很好的满足了用户对全程全路段进行实时监控和管理的目的。

先进的H.264压缩算法，使每路图像在1~1.5Mbps带宽下实现了更高的图像效果。同时视频事件检测系统对图像进行检测与分析，实现了交通事件的检测、分析与联动报警，对道路运行安全起到了重要的作用，提升了管理者对高速公路路况的监、管、控的智能化管理水平，提高了对突发事件主动处置的能力。

案例优势

设计先进

ZKON设备基于大规模集成电路及嵌入式操作系统设计，确保了设备的可靠运行

传输稳定

1000M单纤链、环型光纤网络，支持自愈功能，有效提升全程监控系统前端图像接入能力

图像清晰

采用H264-MainProfile/L3技术，实现各个图像的接入传输，同等带宽下实现更高的图像效果

网络多样

ZKON设备支持单播、多点单播、组播及转发等以太网络通信协议，适应不同网络拓扑结构及带宽条件

管理集中

系统采用分布式网络数字图像存储方式，有效降低网络带宽占用，提高图像存储的可靠性，距离扩充性高、集中管理度高、录像管理安全、可靠、方便

发布便捷

数字视频的双码流传输能力，高码流视频流用于大屏监视，低码流视频数据直接在磁盘阵列上存储，便于后期的数据管理及视频发布业务

外设多能

外场设备采用高集成度一体化设计，单机具备双光口、双电口、多路图像及采控数据接口，超低功耗，适合太阳能供电

易于集成

监控平台充分考虑与现有高速公路监控软件及图像传输设备的互连、互通和互控，保证视音频传输质量和控制信令的畅通，提升系统技术先进性水平

项目规模

呼集老高速公路路段全长207公里，地跨呼和浩特东部，乌兰察布盟中/南部区域，设置高路公司监控中心和两个分中心、六个收费站。路段沿线共布设251个视频监控点，各点采用风光互补设备供电。

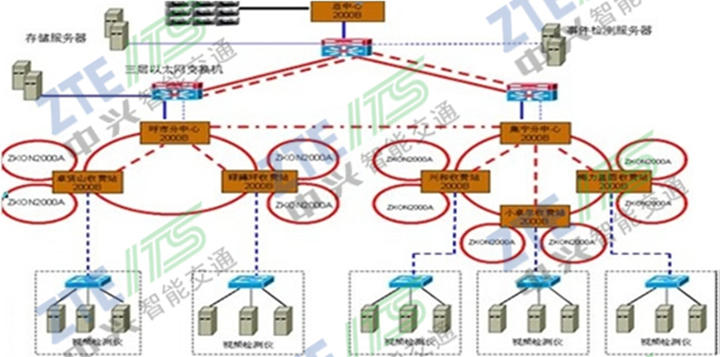

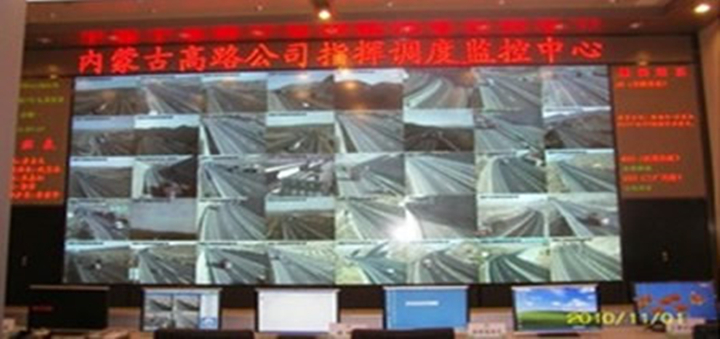

全线监控图像及远端设备监测数据通过我司远端接入设备ZKON 2000A接入收费站，通过与收费站本地接入设备ZKON 2000B构成光纤自愈环网，将图像传输至各分中心以及总中心，在监控中心大屏上进行图像的切换和显示，实现了监控外场—收费站—分中心—高路公司监控中心图像等数据的传输、监控以及调用管理。

实施效益

道路通行能力提高2～3倍

停车次数减少30%

行车时间减少13%～45%

交通事故成倍降低

改善高峰期间车辆行驶的平均速度

增加高峰期间的交通流量

减少交通堵塞程度和车辆延滞时间

大大减少交通事故，有利保障交通安全

节约燃料，减少污染

减少车辆磨损

缩短运输时间

充分发挥高速公路快速、安全、舒适和高效率的功能

较为显著的经济效益、社会效益和环境效益
