CAXA 3D实体设计是集创新设计、工程设计、协同设计于一体的新一代3D CAD系统解决方案。它提供的三维设计、分析仿真、专业工程图、数据管理等功能可以满足产品开发流程各个方面的需求，帮助企业以更低的成本研发出更多的新产品，以更快的速度将新产品推向市场。

应用场景

概念设计

关注与挑战

• 快速、简便、灵活地设计

• 快速表达创新思想，直观、准确地与他人沟通设计意图

• 3D参数化软件对尺寸、约束和参数的依赖限制了设计的自由

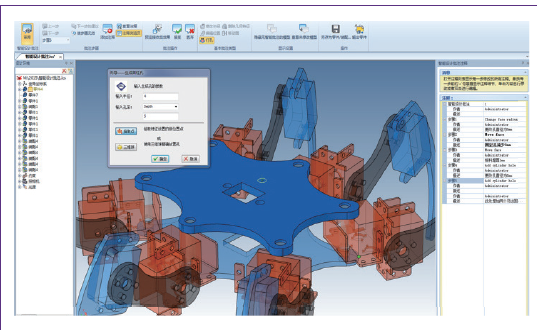

CAXA 3D实体设计中新增的智能设计批注是一组用于对三维模型进行编辑、审阅的工具，利用这个工具工程师不但可以在模型上添加注释也可以直接修改模型，还可以分步查看模型的修改过程，使工程师能够方便直观的和客户交流。

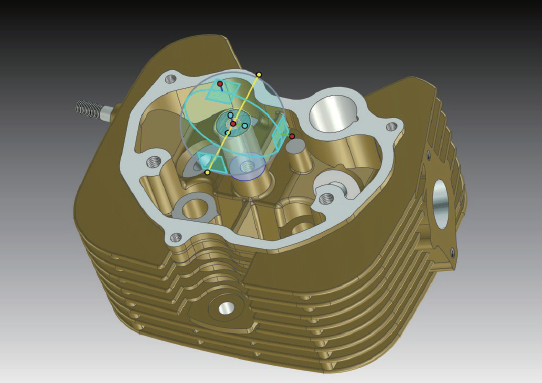

CAXA 3D实体设计独特的、“万能”的三维球，拖放式操作、智能手柄等设计工具的应用使设计摆脱了尺寸、约束的限制，让设计更加轻松高效。

详细设计

关注与挑战

• 需要设计意图在模型中体现出来

• 需要完整描述产品的信息

• 需要快速利用来自设计伙伴的模型

• 无法完整表达大型装配体

CAXA 3D实体设计支持创新模式和工程模式两种设计方式。创新模式将可视化的自由设计与精确化设计结合在一起，使产品设计跨越了传统参数化造型CAD软件的复杂性限制，无论是经验丰富的专业人员，还是刚进入设计领域的初学者，都能轻松开展产品创新工作； 全参数化设计模式（即工程模式），符合大多数3D软件的操作习惯和设计思想，可以在数据之间建立严格的逻辑关系，便于设计修改。

CAXA 3D实体设计为了提升大型装配体的运行显示速度提供了大装配模式，使用大装配模式可以显著提高在进行大型装配体设计时的运行效率和显示速度。通过使用轻量化加载技术可以大幅减少了模型对内存的占用。

设计验证

关注与挑战

• 快速获得正确的分析结果，在设计阶段提前预知设计问题

• CAD数据转换失真

• 在3D参数化软件中简化模型和即时修改困难

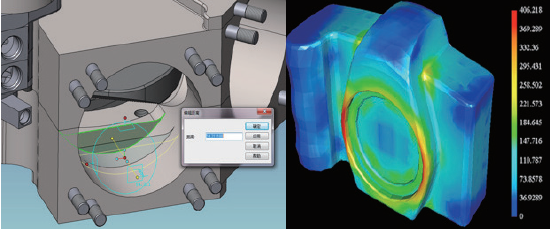

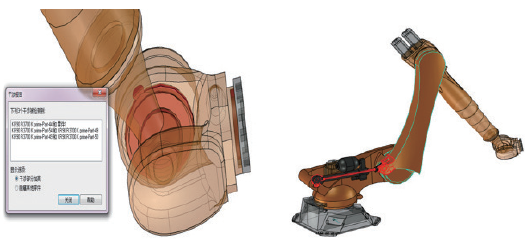

CAXA 3D实体设计支持零部件的装配间隙检查、干涉检查、物理属性计算，装配工艺的动态仿真检查与机构运动状态的动态仿真检查，使设计者能够在数字样机中发现设计中的问题，减少试样次数，降低研发成本。

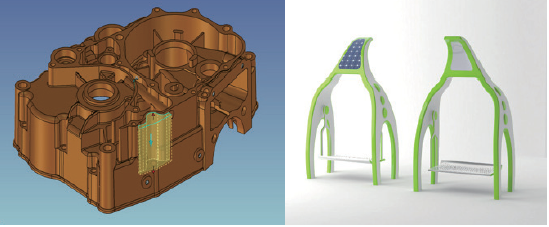

CAXA 3D实体设计助您彻底消除、处理和使用各种CAD设计数据相互转换和交流的障碍。支持ACIS和Parasolid最新版本，支持IGES、STEP、STL、3DS、VRML等多种常用中间格式数据的转换，特别支持 DXF/DWG、Pro/E、CATIA、UG、SolidWorks、Inventor等数据文件，支持特征识别和直接建模，可以方便的对读入的模型编辑修改，设计的结果也可以直接导入CAE软件进行分析计算。

生产准备

关注与挑战

• 复杂产品的快速配置

• 产品无法快速进行验证或下游应用

• 二维工程图绘制时间长，不符合国标

高效、智能的设计重用方式，利用成功的设计为新设计制定有说服力的参考方案。用户可自定义设计库，管理重复使用的零部件特征，当需要时，可在标准件库或自定义设计库中快速找到已经生成的零部件，然后只需将这些零部件拖放到新设计中即可。

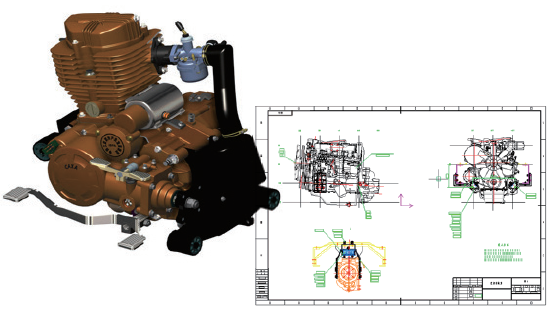

CAXA 3D实体设计直接嵌入了最新的电子图板作为2D设计环境，设计师可以在同一软件环境下轻松进行3D和2D设计，不再需要任何独立的二维软件。用户在三维设计环境中就可直接读取工程图数据，使用熟悉的2D环境绘制工程图，并在其中创建、编辑和维护现有的EXB/DWG/DXF等数据文件。工程师可自由使用丰富的符合新国标的参数化标准零件库和构件库。支持关联的3D和2D 的同步协作；支持零件序号自动生成、尺寸自动标注和尺寸关联。

支持和维护

关注与挑战

• 产品的使用、维护能提供更加直观、准确的参考资料专业3D动画软件功能复杂难以上手并且价格昂贵

• 产品说明书、维修手册制作费时费力

使用CAXA 3D实体设计内置的专业动画、渲染模块可为销售、营销、客服、培训、技术支持和制造等领域的客户提供所需的资料，包括:

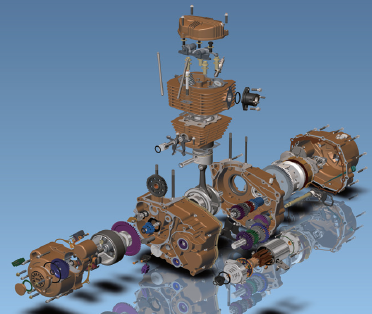

技术文件: 3D产品分解图、爆炸图、产品零件图、产品说明手册； 制造流程: 生产线3D动画组装训练、制造流程说明、辅助设计沟通； 维修训练: 3D操作手册、3D维修训练教材、在线维修指导说明；

市场销售: 产品3D销售文件、3D产品使用手册、在线3D互动产品简介。

产品优势

双模式设计方式

打破传统3D软件单一设计思维的制约，是唯一既支持协同创新设计，又支持工程设计（参数化设计）的三维CAD软件系统。创新模式可大幅提高新产品开发过程的设计效率，工程模式符合其它主流3D软件的操作习惯和设计思想，更加方便设计修改。

3D与2D集成

无缝集成CAXA电子图板作为2D设计环境，在三维设计环境中可直接读取工程图数据，并在其中使用、创建、编辑和维护现有的EXB/DWG/DXF等数据等文件，用户不再需要独立的二维CAD。

数据兼容

业内领先的数据交互能力，兼容各种主流的3D软件，支持IGES、STEP、STL、3DS、VRML等多种常用中间格式数据的转换，特别支持DXF/DWG、Pro/E、CATIA、UG、SolidWorks、Inventor、SolidEdge等系统的三维数据文件，并能实现特征识别、编辑修改和装配。

三维球工具

独特的、“万能”的三维球工具，为各种三维对象的各种复杂变换提供了灵活、便捷的操作。设计中70%以上的操作都可以借助三维球工具来实现，彻底改变了基于2D草图传统的三维设计操作麻烦、修改困难的状况，使设计工作更加轻松高效。

智能装配

快速方便的智能装配功能，通过设置附着点进行智能装配。结合设计元素库和参数化的变型设计功能可以实现参数化的智能装配，并确保每个零件的位置正确，装配速度提高300%。

标准件图库及系列件变型设计机制

提供了丰富的符合新国标的零件库，鼠标拖放参数驱动图素即可快速得到紧固件、轴承、齿轮、弹簧等标准件工具，提供了强大的螺钉、螺栓、螺母、垫圈等紧固件和型钢等国标零件库，并能通过参数化与系列件变型设计的机制，轻松地进行系列件参数化设计。

主要功能

零件设计

CAXA 3D实体设计提供创新模式和工程模式两种几何建模方式，将创新模式的快速和简易性与参数化设计的灵活性和可控性相结合。既可以帮助用户快速构建3D模型，又能方便进行基于历史特征的全参数化设计，零件设计中的任何变化，都可以反映到装配模型和工程图文件中，确保数据的一致性和准确性。

产品虚拟装配设计

支持零/部件的装配间隙检查、干涉检查、物理属性计算，装配工艺的动态仿真检查与机构运动状态的动态仿真检查，产品爆炸图的生成，及3D BOM的生成等。

三维标准件库及系列化零件设计实体设计提供大量三维标准件，包括罗数以万计的符合新国标的2D零件库和构件库，轻触鼠标进行拖放，即可快速得到标准件。和第三方标准件库厂家合作在网上提供提供了国内外知名企业的3D 零件库供用户下载使用。此外，可利用参数化与系列件变型设计的机制，轻松地进行系列件参数化设计。

大型装配

CAXA 3D实体设计帮助用户快速轻松地创建和管理大型装配。使用大装配模式可以显著提高在进行大型装配体设计时的运行效率和显示速度。提供的模型简化、轻量化加载功能可以让用户不需付出额外的硬件成本也能轻松处理大型装配体。

钣金零件设计

提供强大的钣金图素库，以及丰富的压形和冲裁图素库，提供草图编辑、钣金裁剪、封闭角处理、用户板材设定和钣金自动展开计算等功能。在2020版本中增加了实体转钣金、冲孔折弯、折弯切口等功能，并且支持在展开、折叠两种状态下进行钣金设计。

动画、渲染

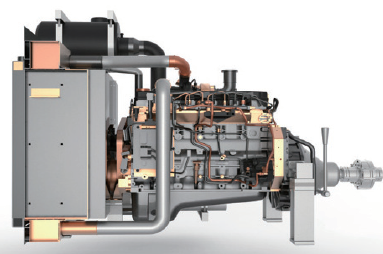

使用CAXA 3D实体设计内置的专业动画、渲染模块可以生成用于营销和包装的照片级效果图，通过动画编辑器可以快速的生成装配、爆炸和运动模拟动画，为销售、客服、培训、技术支持和制造等领域的客户提供所需的对应资料。
