| 品牌 | 永诺电气 | 型号 | 是否进口 | 否 |

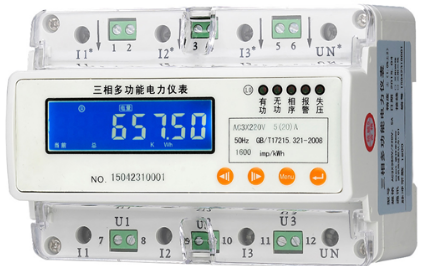

特点：
● 三相电能表
● 提供6+1清晰LCD大字符显示
● 精度Class1
● 脉冲输出
● 35mm导轨安装
● RS485通讯
多功能导轨表：
产品型号 | 测量功能 | 外形尺寸 | 开孔尺寸 | 电流/电压规格 |
YN300 | 功能：三相有/无功正/反相电能，三相电压，电流、有功功率、频率、无功功率、功率因数 | 126*89 | 导轨安装 | 3×220/380V |
YN300-E | 功能：同YN300功能一样，另外加RS485通讯 | 126*89 | 导轨安装 | 3×220/380V |
YN300-E/FC | 功能：同YN300-E功能一样，另外加复费率，八个时段及尖、峰、平、谷4种复费率、RS485通讯 | 126*89 | 导轨安装 | 3×220/380V |
YN100 | 功能：单相有/无功正/反相电能，电压，电流、有功功率、频率、无功功率、功率因数 | 76*89 | 导轨安装 | 220V 1.5(6)A 5(20)A |
YN100-E | 功能：单相有/无功正/反相电能，电压，电流、有功功率、频率、无功功率、功率因数、RS485通讯 | 76*89 | 导轨安装 | 220V 1.5（6）A5（20）A |
YN100-E/FC | 功能：同YN100-E功能一样，另外加复费率，八个时段及尖、峰、平、谷4种复费率、RS485通讯 | 76*89 | 导轨安装 | 220V 1.5(6)A 5(20)A |
概 述：
多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型导轨式电能表。该仪表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。该仪表具有体积小、精度高、可靠性好、安装方便等优点、性能指标符合国际GB/T17215、GB/T17883和电力行业DL/T614对仪表的各项技术要求。
技术指标：
项目 | 指标 | |
YN100 | YN300 | |
准确度等级 | 有功:1级 | |
参与电压Un | 单相：AC22V | 三相：3×220/380V |
电流规格 | 1.5（6）、5（20）A、10（40）A、20（80）A | |
测量范围 | 45~55HZ | |
工作电压范围 | 正常工作电压：0.7Un~1.2Un | |
工作温度 | 正常工作温度：-10℃~+70℃ | |
功耗 | 电压线路：≤5VA | 电压线路：≤5VA |
电流线路：＜4VA/相（在最大电流下） | ||
时钟准确度 | ≤0.5S/D | |
脉冲输出参数 | 脉冲宽度：80ms±20ms无源输出，脉冲常数为5000imp/kwh | |
通讯协议 | MODBUS-RTU（其他可定制） | |
外形尺寸 | 76×89×74（mm） | 126×89×74（mm） |
YN300功能：
计量
计量正、反向电能，并具有功率方向自动识别和指示功能。
总、尖、峰、平、谷电能分别存储，并保存在相应存储单元中。
电表内能存储3个月的数据，默认电量冻结转存日为月末24时（月末冻结）。
断电后所有存储数据不丢失，并能保持10年以上。
时钟及时段费率
时钟误差在0.5s/天以内，具有日历、计时和闰年自动切换功能。
可编程设置尖、峰、平、谷4种费率，日时段可设8个时段，时段最小间隔为1小时。
显示
7位宽温型LCD 显示。
可实时显示电压、电流有效值、可实现数据轮显、循环显示时间为4s。
电能脉冲用红色LED指示。
四中费率时段尖、峰、平、谷汉字指示。
输出
有功电能脉冲输出，用于校表、采集电能量。
通信
用于参数设置及抄表。
RS485通信接口，MODBUS-RTU通信协议。
编程
编程设置通过上位机进行。
时间日期设置。
电表地址设置。
费率时段设置。
电量底数清零设置。

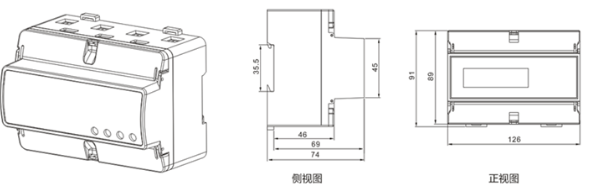

外形图及开孔尺寸图：

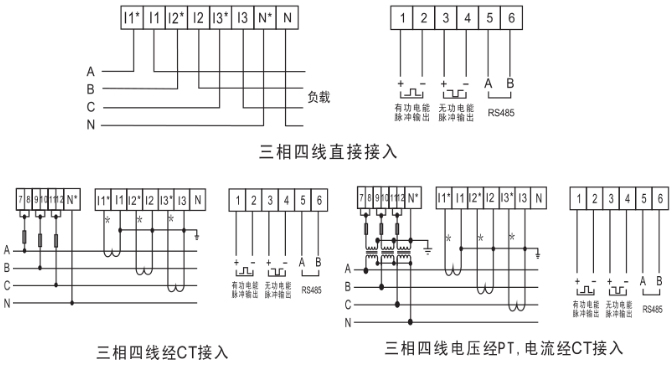

接线方式：
安装图：
YN系列导轨式安装电能表采用35mm标准导轨式安装方式，如下图：

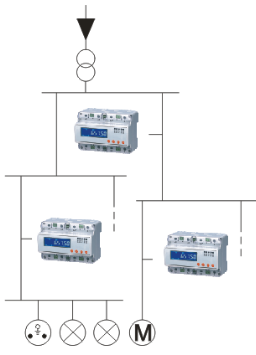

YN300-E/FC典型应用图：
YN300-E/FC是一个三相复费率有功电能计量表。
YN300-E/FC有一个脉冲输出，可采集有功电能的消耗，实现DCS远传。
YN300-E/FC带有RS485通讯功能，可通过上位机实现抄表和编程设置功能。
