概述

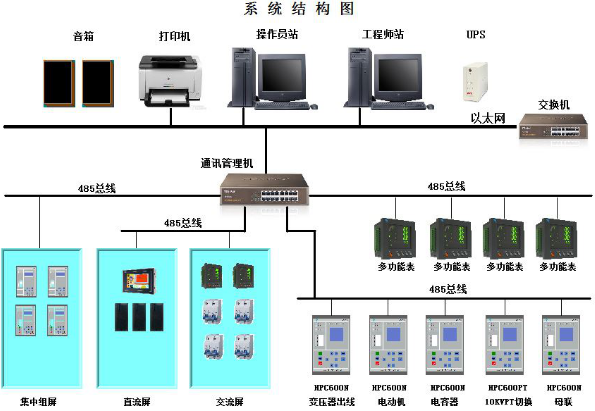

电力自动化监控系统采用先进的分层分布式结构，由站级控制层和间隔级控制层组成，支持双重结构和双机热备，可构成单机系统、双机系统和多机系统，层次分明，结构简单，功能全面，配置灵活。

站控层由电力自动化监控软件、监控终端、打印机、音箱等组成。各监控终端通过以太网实现信息共享，支持标准TCP/IP通讯协议，可方便实现就地监控、远端监控、多路集控。站级控制层和间隔级控制层通过数据库服务器实现数据采集和共享，构成一个协调完整的变（配）电站综合自动化系统。

电力自动化监控系统在站级控制层采用客户机/服务器体系结构，DataServer（数据服务器）是整个系统应用级的服务器，完成通信管理、实时数据采集、数据存储、通信转发等各种重要任务；HMI（人机接口软件）、SysEdit（系统组态软件）、PicEdit（图片组态软件）是EMP2000系统应用级的客户机，完成人机界面和各种系统维护功能。

软件特点

电力自动化监控系统由精简化内核和各种扩展的功能模块组成，各功能 模块能独立装入或卸出，并可灵活组合，同时增强了系统的扩展性及同其它 系统的互连能力；

系统采用网络化设计，客户机软件和服务器软件既可在同一台计 算机上运行，也可通过局域网运行，实现各计算机之间信息共享及互操作；

在线监控，包括遥测、遥信、遥控、遥调和SOE带时标事件记录，支持保护定值整定、保护投退、设备参数配置等各种强大的功能；

灵活设定模拟量、开关量、电度、保护定值、SOE事件等对象的各种参数，便于工程安装、调试、维护和升级；

提供各种能动态连接数据和操作的可视化图形元件，用于设计出具有生气和个性化的人机界面，使运行人员能直观地得到电网运行工况和执行各种控制、操作命令；

提供无编程报表设计功能，用户能轻松的设计和修改各种符合电力系统设计要求的统计报表，如日报表等；

声音报警、自动推出事件报警窗口和自动推出故障相关画面，及时通知运行人员发生的各种异常告警、故障事件；

多级缩放、漫游各显示画面，画面之间的切换快捷流畅，使运行人员能快速、准确的获知当前的运行工况；

通讯状态监测、通信报文监测、通信异常报警，这些强大的通信自检功能，有力的保证了系统运行的稳定性；

软件功能

常用功能模块

通讯设备驱动功能模块

通讯协议解释功能模块

专业图形元件功能模块

可视化人机界面功能模块

实时数据库功能模块

网络结构组态

通信子系统采用设备驱动（通信口）与协议解释（单元）分层设计原则，它们之间有标准的软件接口，因此增强了系统的可组态性和可扩展性。为了适合各种应用环境，系统提供了丰富的通信设备驱动模块和协议解释模块，用户只要根据实际的网络连接，建立相应的通信口和单元，并用鼠标拖拉方法将它们关联起来，就完成了网络结构设计，十分方便快捷。

运行参数设定

数据子系统管理整个系统所有的应用信息，包括模拟量、开关量、电度、保护定值、SOE事件和各种类型的操作，他们的参数可由用户设定，如模拟量的上下限、高低报警值、零位漂移、比例缩放、工程单位、精度、阀值、是否产生越限报警事件，开关量是否接收反转，操作的安全级别等。

手工置数

正常运行时，数据随现场信号的变化而自动刷新，但系统同时提供对各数据进行人工设定固定数值的功能，即手工置数，当该数据处于手工置数状态时，将不接受通信子系统对它的更新，这在调试自动控制和一些特定场合十分有用。电度类数据通过手工置数的方式设定和修改底码。

人机界面设计

专用的人机界面设计工具PicEdit (图片组态软件)具有兼容Windows的操作风格、对象化的图形元件设计、灵活的鼠标拖拉功能及各种有效的编辑方案，使用户应用该软件轻松自如，效率极高。

屏幕图片

屏幕图片主要用于设计各种显示实时数据的界面，通常包含各种能跟踪数据动态变化、触发操作、切换图片等功能的图形元件。屏幕图片可根据需要设计成各种用途的界面，如一次系统图、虚拟仪表盘、中 央信号屏、集中操作屏、屏面布置图、系统结构图等各种各样具有生气和人性化的图片，内容分富，色彩美观。

统计报表

统计报表类图片主要用于设计日报，其中的无编程报表设计功能，使没有编程经验的人也可设计出各种复杂的、满足电力系统要求的报表。

缩放漫游

所有图片均能设定大小和多级缩放，因此在一张图片中能包含很多信息。当图片尺寸超出显示窗口后，提供漫游功能，只要用鼠标拖动，即可移动图片。

系统提供专用的事件记录窗口用于显示数据子系统中发生的各种事件，不同性质的事件用不同颜色加以区分。系统提供自动推画面功能，根据实际运行需要，可设定模拟量越限、开关量变位自动推画面，当这些条件中的任一个发生时，自动将屏幕切换到相关画面，以便运行人员快速处理异常情况。

安全管理

系统提供完善的安全管理机制，所有与安全相关的操作由系统进行分项，针对不同的操作人员，系统管理员可授予给他不同的分项。
