科缔欧高清智能交通抓拍监控系统能够准确捕获、记录道路通行车辆信息。记录的车辆信息除包含图像信息外，还包括文本信息，如日期、时间、地点、方向、号牌号码、号牌颜色、车身颜色等。车辆信息写入关联数据库，并将相关文本信息叠加到图片上。

产品概述

一、产品概述1科缔欧高清智能交通车辆抓拍系统以机动车图片抓拍、车辆号牌识别等车辆特征数据采集，布控比对报警，查报站出警拦截为主要目的，对道路运行车辆的构成、流量分布，违章情况进行常年不间断的自动记录，为快速纠正交通违章行为、快速侦破交通事故逃逸和机动车盗抢、套牌案件提供重要的技术手段和证据，同时为交通管理、交通规划、道路养护提供重要的基础和运行数据，在城市治安及交通管理过程中发挥了重要的作用，对解决公安警力不足、提高交通执法水平有着十分重要的意义。

高清智能交通系统包括高清治安卡口系统、闯红灯电警系统、道路车辆超速抓拍系统、机动车车牌识别抓拍系统等。

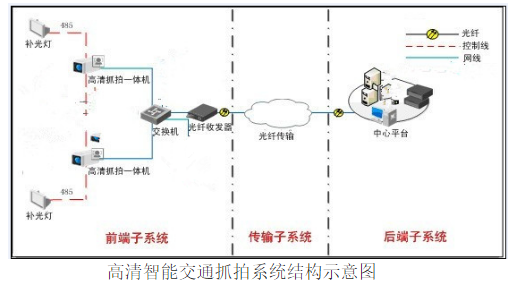

二、系统架构

本系统的设计基于分布式系统的集中管理策略，采用分层结构设计，从逻辑关系上看主要分为三层：前端子系统一传输子系统一后端管理子系统。

三、系统组成

高清智能交通抓拍系统由卡口前端子系统、网络传输子系统和后端管理子系统组成。实现对通行车辆信息的采集、传输、处理、分析与集中管理。

1）前端子系统

负责完成车辆综合信息的采集，包括车辆特征照片、车牌号码与车牌颜色等。并完成图片信息识别、数据缓存以及压缩上传等功能，主要由高清卡口抓拍摄像机、智能闪光灯、开关电源等设备组成。

2）网络传输子系统

负责系统组网，完成数据、图片的传输与交换。

因高清卡口系统的安全性需要，通过一般通过采用高速公路原有的光纤链路组建专网，每个前端点位到中心一条裸光纤。

3）后端管理子系统

负责实现对辖区内高清卡口相关数据的汇聚、处理、存储、应用、管理与共享，由中心管理平台和存储系统组成。

车辆图像记录功能

系统能够准确捕获、记录通行车辆信息。记录的车辆信息除包含图像信息外，还包括文本信息，如日期、时间、地点、方向、号牌号码、号牌颜色、车身颜色等。车辆信息写入关联数据库，并将相关文本信息叠加到图片上。

车牌自动识别功能

系统可自动对车辆牌照进行识别，包括车牌号码、车牌颜色的识别等

1）车牌号码自动识别

系统具备对符合“GA36-2014”标准的民用车牌、警用车牌、使领馆车牌的号牌自动识别能力，并且具备对2012式军车号牌、2012式武警部队号牌、新能源车牌的自动识别能力，所能识别的字符包括：

阿拉伯数字

“0~9”十个

英文字母“A~Z”二十六个

京、津、晋、冀、蒙、辽、吉、黑、沪、苏、浙、省、自治区、直辖

皖、闽、赣、鲁、豫、鄂、湘、粤、桂、琼、川、贵、市简称用汉字

云、藏、陕、甘、青、宁、新、渝

专用号牌简称用汉领、使、警、学、挂、港、澳、试、超J样式的字母、省份简称汉字、警种字母（X、B、T、

12式武警号牌字符

S、H、J、D）、数字

各军区/各军兵种部拼音缩写字母、各军区/各军兵种

12式军车号牌字符

部下辖各部属机构拼音缩写字母、数字

新能原车牌绿底色或黄绿底色的新能源车牌

2）车牌颜色自动识别

系统能识别黑、白、蓝、黄、绿五种车牌颜色。

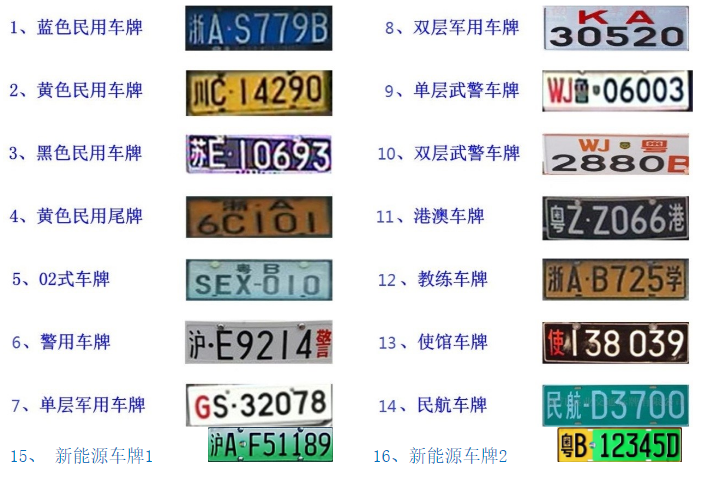

3）系统识别的车牌类型部分示例：

4）车身颜色识别功能

系统可自动对车身深浅和颜色进行识别，可供用户根据车身颜色来查询通行车辆，为公安交通管理和刑侦案件侦破提供了科技新手段。

系统可自动区分出车辆为深色车辆还是浅色车辆；并识别出10种常见车身颜色，10种颜色包括：白，灰（银），黄、粉、红、绿、蓝、棕、黑、紫。

5）车型判别功能

系统采用车牌颜色和视频检测技术结合的方法对车辆类型进行判别。

四、系统指标

车牌识别率车辆号牌识别率≥98%，号牌识别准确率≥97%。

车牌类别：民用车牌（除5小车辆），警用车牌，2012式新军用车牌，2012识别车牌种类式武警车牌。

车牌颜色：黑、白、蓝、黄、绿。

车身颜色识别深浅色分类准确率：≥80%。

准确率10种常见颜色车辆的识别率：≥70%。

可识别的车身深色浅色区分

颜色种类识别10种常见车身颜色。

图像分辨率2048×1536pixel。

图片格式及占PE6，24bit彩色，每张约300K8。

通讯接口RJ45，100Mbps以太网，TCP/IP协议。

平均无故障连

续运行时间≥50000h。

MTBF防护等级室外各部件不低于IP54。

供电电压100VAC~240VAC，48Hz~52Hz。

前端系统总功40W（双向4车道）。

环境温度无加热、散热装置时，-10℃~60℃。

环境湿度<95%@40℃（无凝结）。
