系统概述

SmartPiEMS能源管理系统基于云架构，通过对海量能耗数据进行采集，提炼对用户有价值的信息，结合专业的节能运维专家团队和可视化的展现工具，为用户提供有针对性的行业解决方案，从知识转化的角度实现数据化 一一信息化一一知识化一一智能化的转变，打造智慧能源管理系统。

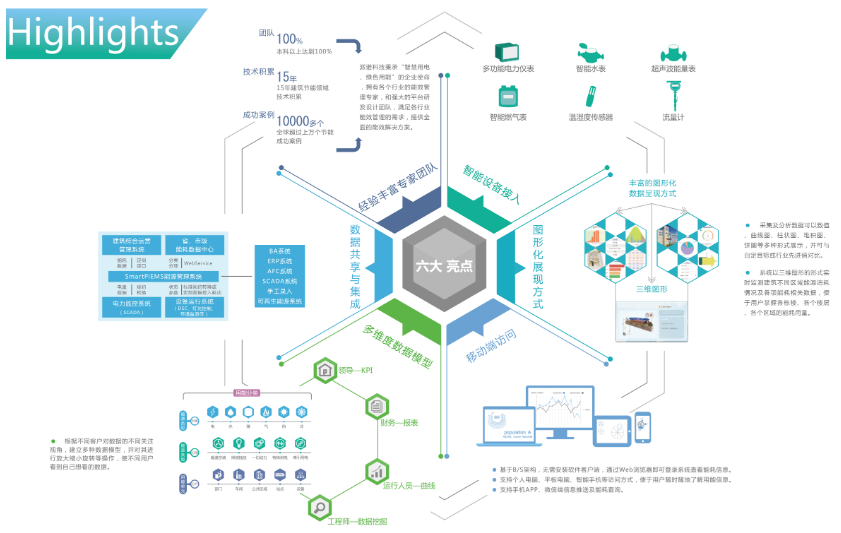

系统亮点

硬件架构

应用管理层：应用管理层是系统的核心组成部分，所有能耗数据、设备运行状态信息、环境条件信息等都在该层进行集中处理、分析、评估，向用户发布当前能源使用状况，提供给用户友好的人机界面及工作窗口。

该层设备主要包括：服务器、监控主机、显示屏、UPS、打印机、操作台等。

网络汇聚层：网络汇聚层是连接设备采集层与应用管理层的中间连接部分，负责把分散的能耗数据上传到应用管理层。同时，该层也是系统与其他智能化系统对接的中间接口，实现系统之间的数据共享。

该层设备包括：智能通讯管理机、工业网络交换机、工业RS485/232转换器。

设备采集层：设备采集层是系统的基础，绝大部分能耗数据来自该层。该层设备除具有传统的能源计量功能外，还需要支持RS485通讯或无线通讯，将现场能耗数据发送至应用管理层。

该层设备主要包括：多功能电力监控仪、多功能电能表、智能水表、智能燃气表、温湿度传感器等。

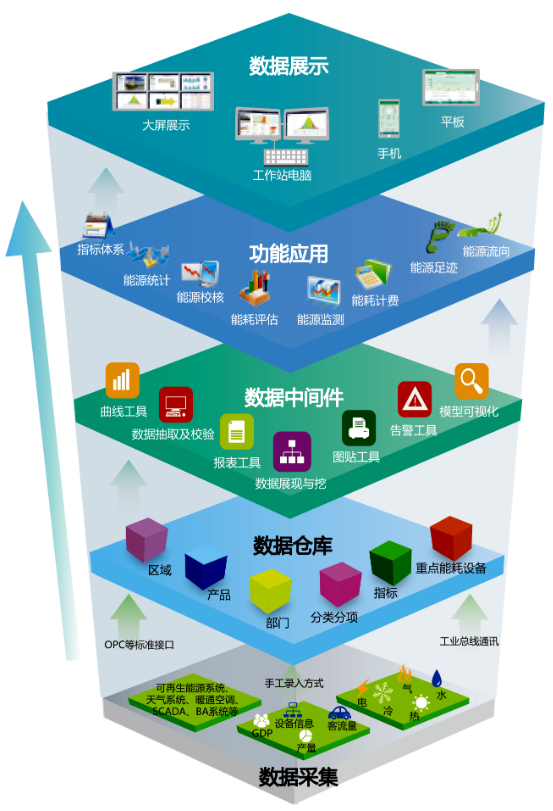

软件架构

数据采集

（1）仪表计量：通过智能电力仪表、智能水表、燃气表、超声波能量表等末端采集装置采集各种能耗数据;

（2）第三方系统：通过WebService或OPC等标准接口从第三方系统中获取相关数据；

（3）人工录入：通过手动录入的方式获取设备信息、产量、GDP、客流量等数据。

数据仓库

系统建立对应不同视角的数据模型，并生成相应的数据仓库，供能源管理系统进行数据分析及评估。

数据中间件

提供数据抽取及校验、数据报表定时生成、数据权限分配管理、系统配置、计量仪表管理等各种基础服务。

功能应用

主要给用户提供不同的业务功能模块，呈现用户的用能情况，并对能耗数据进行统计、分析处理，帮助用户寻找能耗漏洞，制 定节能方案。

涵盖能源统计、指标体系、能源校核、能耗评估、能源监测、能耗计费、能源足迹、 能源流向等功能应用。

数据展示

系统提供多种灵活的数据呈现方式，支持包括工作站电脑、手机、平板等访问方式， 并针对操作人员、管理人员、领导等不同类型用户的需求及权限显示相应功能界面，便于用户随时随地的了解相关能耗信息。
